ANCOSEV: Nuevas rotondas Ruta 8 – Pando – Empalme Olmos

En varias notas hemos tratado el tema de las rotondas completas y sus ventajas frente a las partidas (evitan los peligrosos choques a 90° que se dan en las rotondas abiertas, las que no se circunvalan), pero también analizamos como debería ser el diseño de la aproximación a las mismas y que es lo recomendable en cuanto a cordones y qué no.  Nos parece un avance en seguridad que se hayan creado estos cruces de rotonda completa en la ruta 8, pero consideramos que se pueden y deben mejorar algunos detalles que no quedaron del todo bien.

A – Cordones:

Vemos que en nuestro país se insiste en cordones a 90° (en la isla central, sin zona transitable) cuando no es lo más seguro. El uso de elementos señalizadores verticales muy rígidos tampoco es recomendable en la isla central y también se pueden ver en algunas rutas y rotondas.

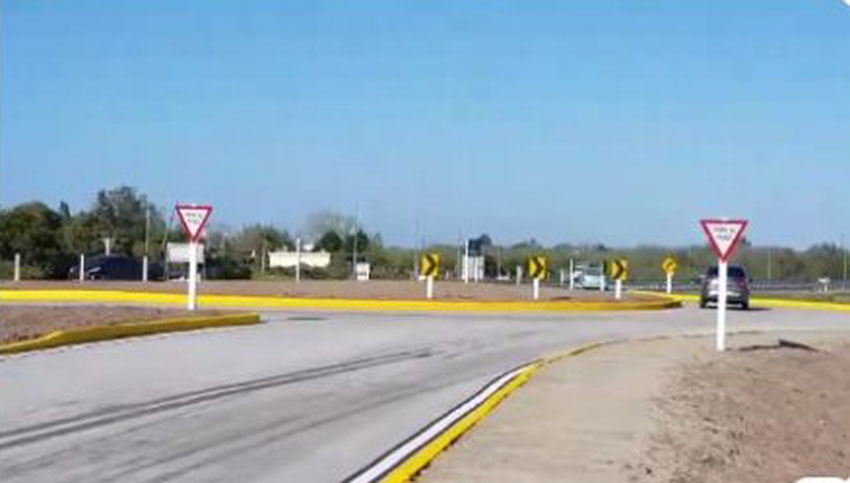

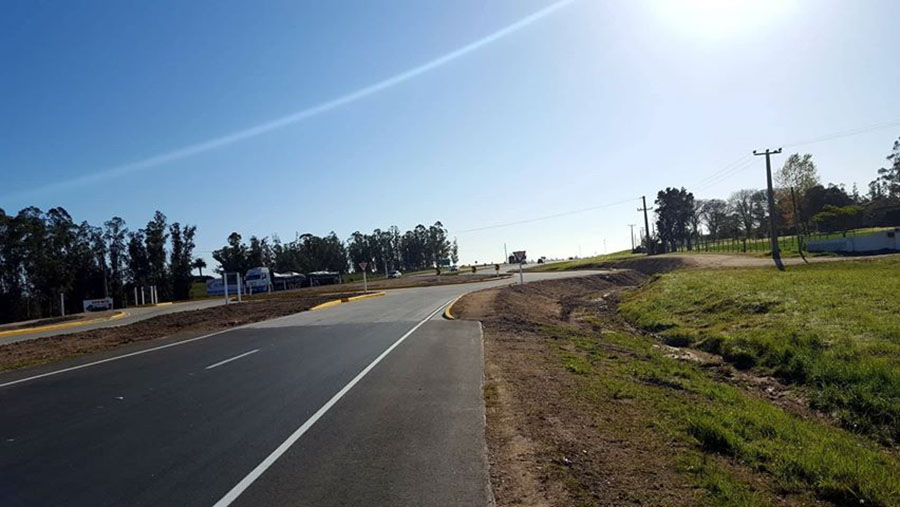

Las nuevas rotondas en la ruta 8 a la salida/entrada Norte de Pando han sido criticadas por los usuarios, entre otras cosas por los cordones, tema ya lo hemos comentado en el MTOP varias veces.

Recomendaciones:

“Muchas ya se colocan los bordillos, por ejemplo, en chaflán de manera que un vehículo si se aproxima en exceso al interior, asciende por él sin estropear el propio bordillo o la rueda.” (bordillo = cordón)

http://www.circulaseguro.com/la-decoracion-de-las-rotondas-y-la-seguridad-vial/

“Se recomienda el empleo de captafaros en las narices de las isletas y eventualmente de balizas luminosas (especialmente en zona urbana). Por el contrario, no deben emplearse paneles direccionales en la isleta central.” (subrayado nuestro)

https://www.construmatica.com/construpedia/Se%C3%B1alizaci%C3%B3n_de_Glorietas

En las islas centrales de rotondas en Uruguay vemos siempre paneles direccionales en la dirección exacta del sentido de entrada a la rotonda, ni siquiera están alejados hacia la izquierda.

En E.E.U.U., las rotondas hasta no hace muchos años atrás no estaban tan difundidas como en Europa, ya que se preferían los cruces semaforizados, pero de a poco han ido cambiando. Si observamos las nuevas rotondas en rutas de E.E.U.U. (en Europa desde hace más tiempo) la gran mayoría tiene cordón remontable súper bajo en su centro.

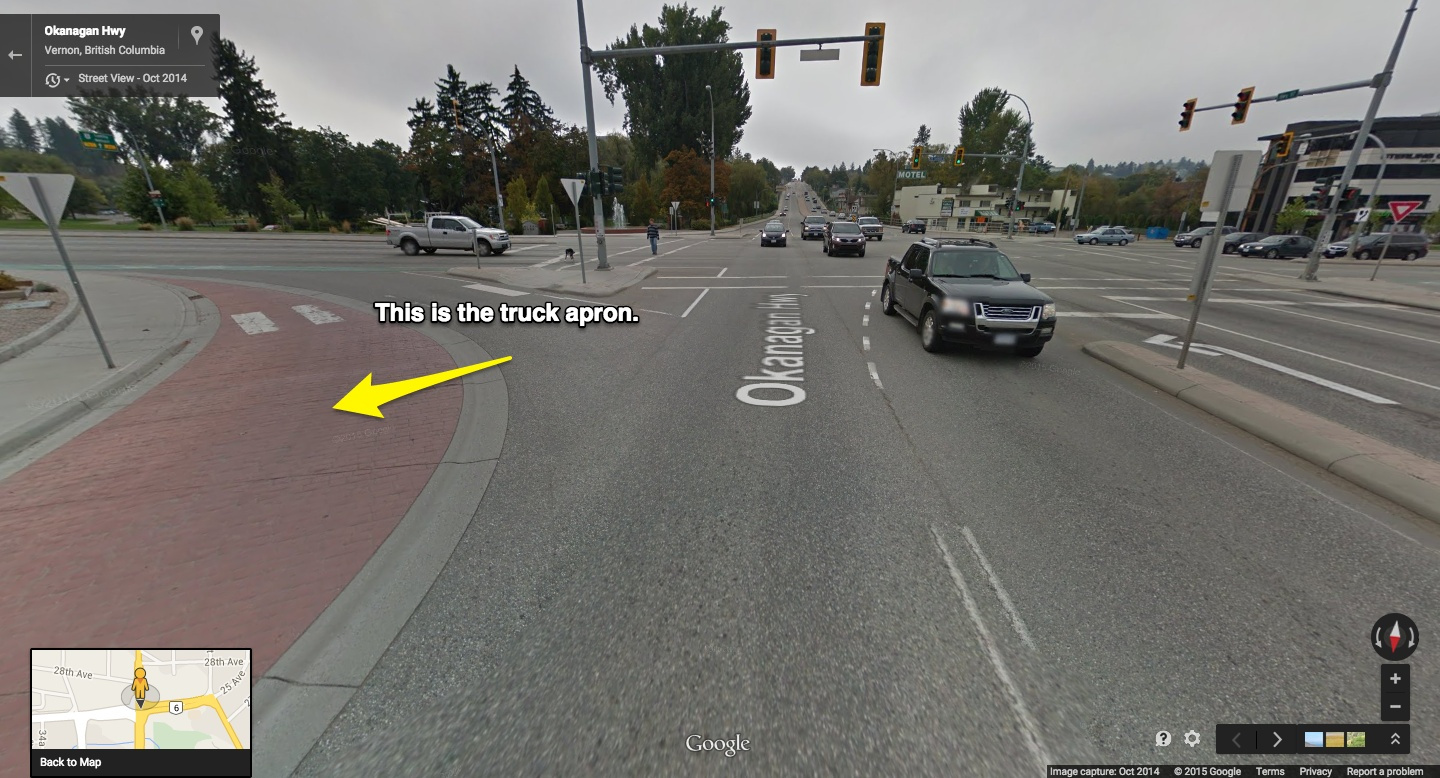

Es cierto que en los manuales se recomienda levantar el centro de la rotonda para que sea visible, el tema es cómo, y principalmente cómo es el borde de transición. Repetimos: casi todas las rotondas en ruta tienen una zona transitable (para camiones trailer) que está al mismo nivel de la ruta y que ayuda a evitar los cordonazos mencionados. En una rotonda pequeña, con doble carril de ingreso, dicho cordón también sirve para circular sobre él si eventualmente el vehículo que circula por el carril externo encierra al que circula por el interno. Menos recomendable son los cordones a 90° en Uruguay dada la alta cantidad de motos que circulan en las vías (cosa que no ocurre ni en E.E.U.U. ni en Europa).

.....................................................

En Europa, en la actualidad es raro ver una rotonda en RUTA (en ciudad se ven diseños más variados) con cordón a 90° y alturas mayores a 15 cm sobre el contorno más externo de la rotonda. Se entiende que las vías deben perdonar el error, y poner un elemento tan abrupto es contraproducente, por eso hay que agiornarse constantemente.

Un ejemplo de imprudencia al volante (video acelerado):

El cordón si bien era en forma de rampa, era demasiado alto lo cual provoca una elevación excesiva y el vehículo literalmente sale volando. Se podría haber mitigado la consecuencia del siniestro (que no desconocemos parte de una imprudencia) de haber tenido cordones bajos. La idea es que un vehículo pueda pasarse de largo sin daños materiales importantes, que además pueden provocar daños a los pasajeros.

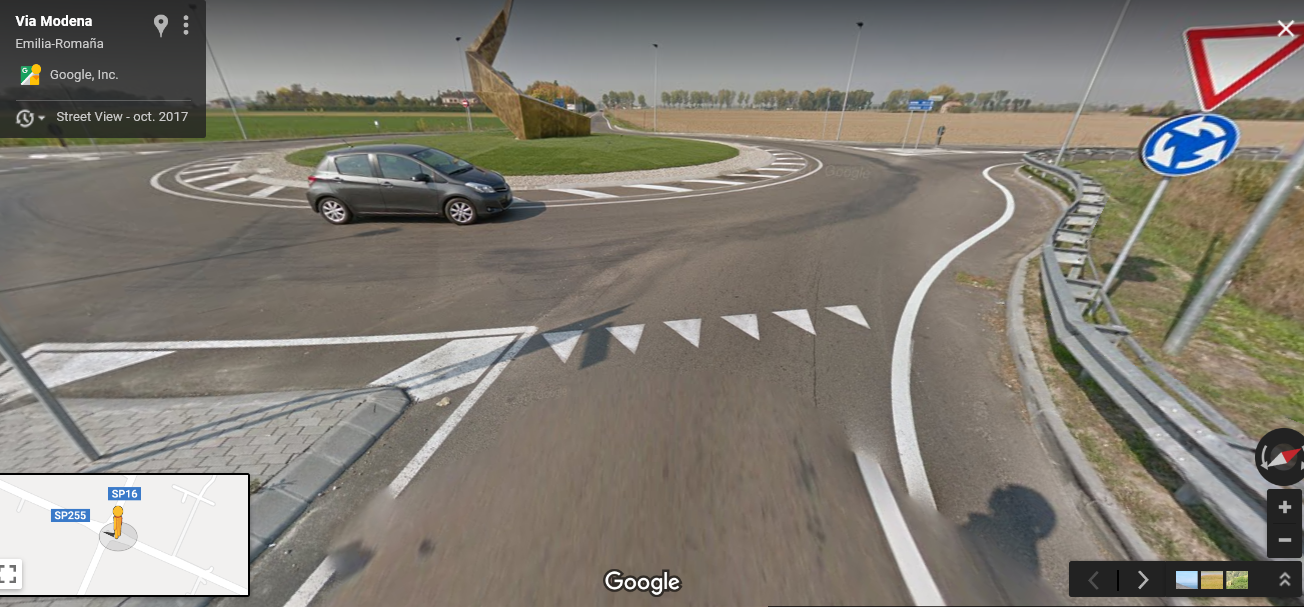

Un ejemplo de rotonda con cordón remontable bien bajo (ruta con carriles simples, no doble vía), prácticamente sin cordón pero con una zona de transición de piedra, que evita que alguien pueda elegir trazar trayectorias rectas y más veloces. Se mantiene banquina del lado derecho y se agrega guardarraíl por desnivel a la derecha. El adorno central en la rotonda es grande (ayuda a visualizar la misma a distancia), aunque queda en la línea media y es difícil embestirlo (Módena, Italia):

http://bit.ly/2SIkxwi

Es además recomendable hasta por un tema de mantenimiento usar un cordón bajo, que usar un elemento que al dañar un vehículo, también terminará roto (si se rompe el cordón y hay que reponerlo). Por si fuera poco, en algunos eventos siniestrales de tener un cordón adecuado serían simples inconvenientes. Al chocar con cordones altos pasan a ser eventos con posibles obstrucciones de la vía, cosa que se complica en días de alto tránsito.

B – El “embudo”:

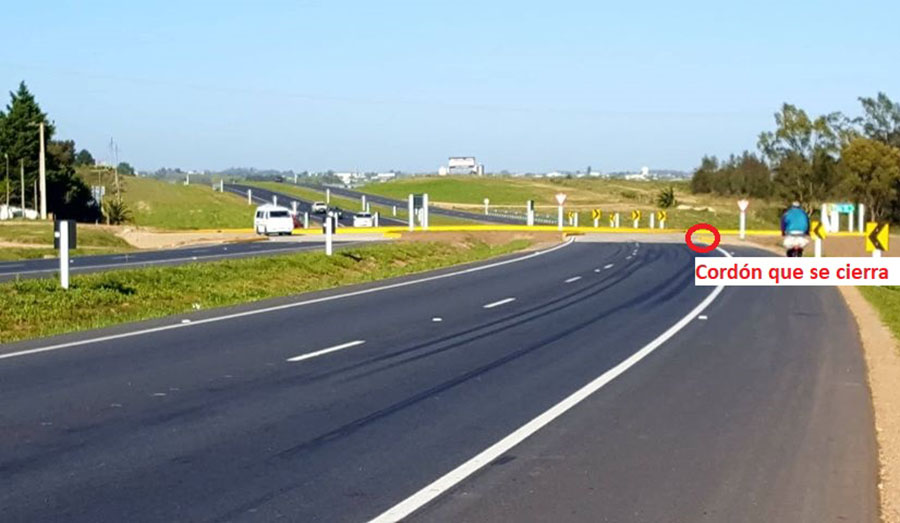

En cuanto a que los usuarios han mencionado un tema de forma de “embudo”, lo que percibe el conductor es así.

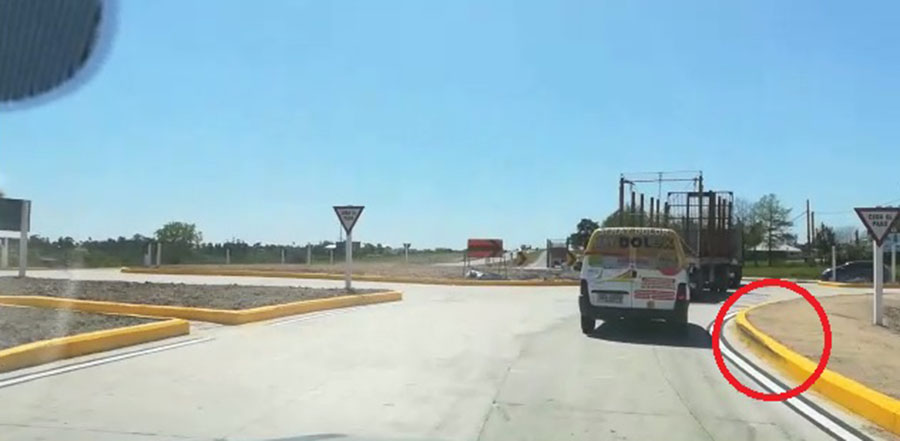

Cordonazo marcado por falta de espacio para girar camiones:

El cordón de la derecha visto en las imágenes anteriores se podría ajustar para mejorar la trayectoria, o directamente sacarlo. Si la idea viene por el lado de crear el “efecto túnel” que induzca a una reducción de velocidad, hay que tener cuidado que éste no se vuelva contraproducente. Si un vehículo largo (y ancho) como un camión semi remolque se tiene que mover desde el carril derecho al izquierdo (para no pegar con el cordón derecho) luego tiene que maniobrar más abruptamente para no pegar contra el cordón central de la rotonda (ya que no es transitable).

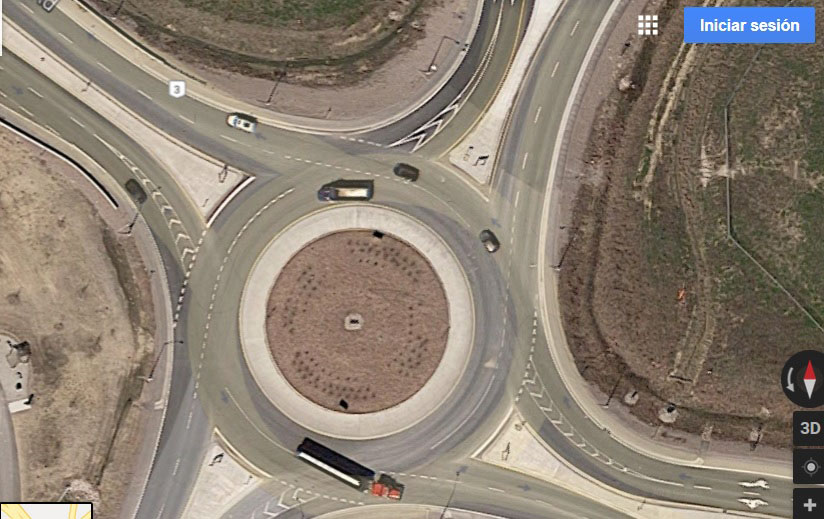

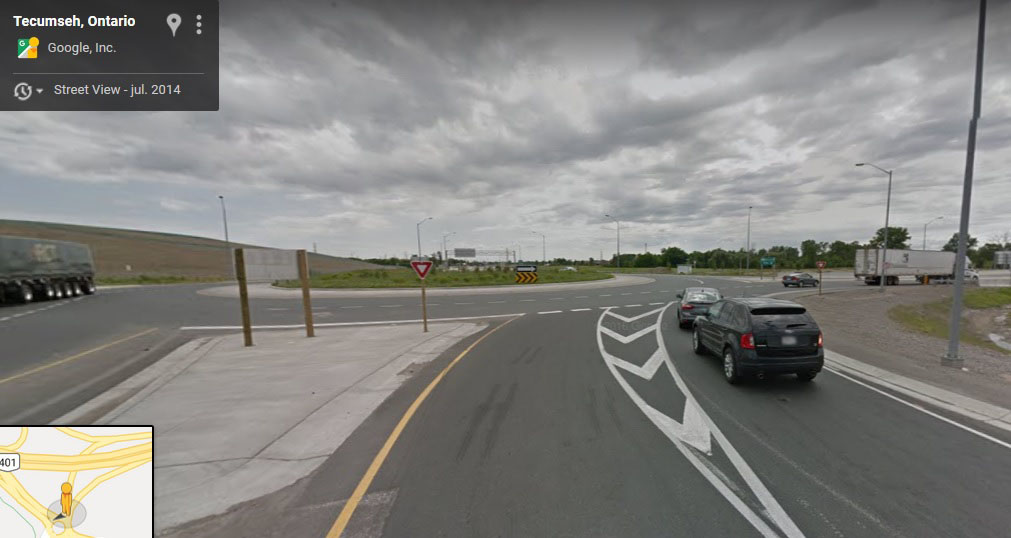

Si nos fijamos los ejemplos de las rotondas de las imágenes siguientes (en Canadá y EEUU), los dos carriles de entrada están definidos para poder acomodar hasta dos camiones en paralelo en la entrada. El cordón de la derecha está más abierto, no cerrado y el centro también tiene zona transitable.

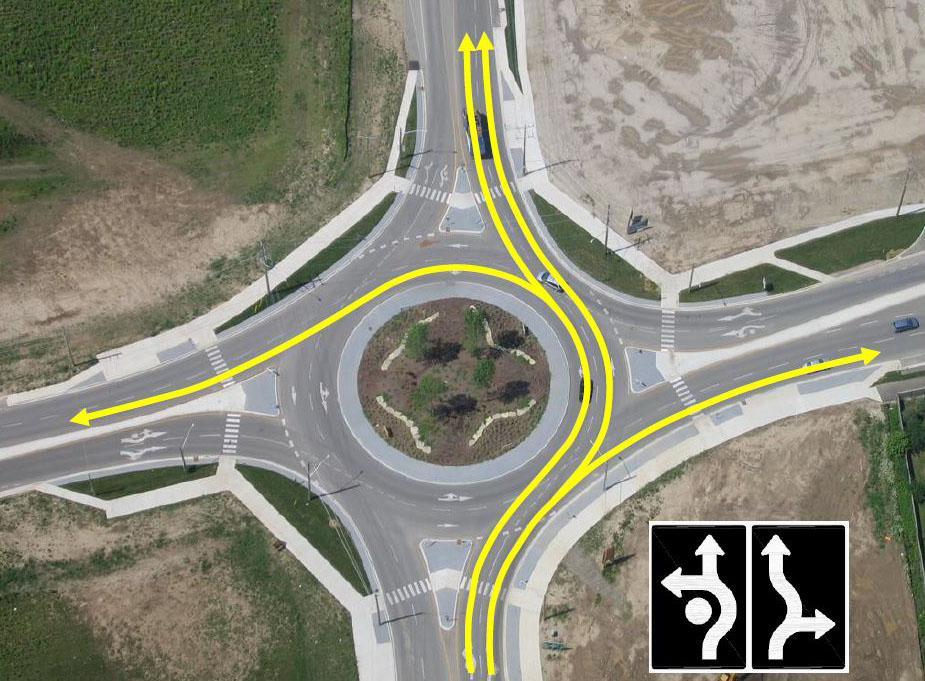

En la siguiente imagen se observa una zona de separación de carriles al ingreso que permite acomodar mejor a vehículos largos como camiones, mejorar la trayectoria,  y además cuenta con una zona transitable en el centro. También las isletas de acceso son transitables.

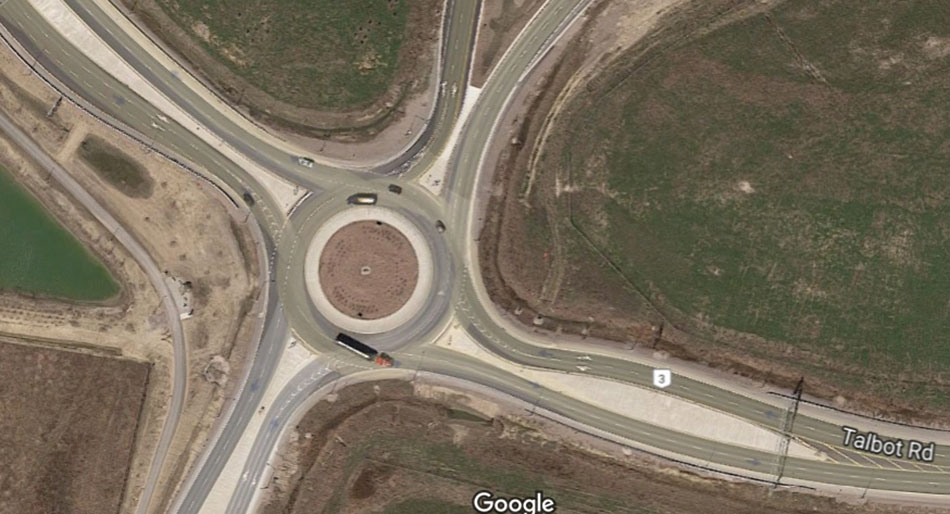

Otra solución que se está aplicando en algunas nuevas rotondas es crear una curva previa (S) muy sutil en los carriles de entrada  de forma que se  induzca a la reducción de la velocidad en lugar de venir en una recta y de golpe flexionar los carriles:

Para finalizar, y como hemos comentado varias veces, no desconocemos la imprudencia, la falta de respeto y/o la ignorancia hacia la cartelería (cuando es la correcta), pero una cosa no quita la otra: las rutas deben ser perdonativas de la imprudencia/errores de conducción. Más aún cuando el accidente más frecuente en las rotondas completas es la pérdida de control del vehículo con invasión de la isla central. Se debería ir eligiendo un formato de medidas y diseños de entrada a las rotondas doble carril estándar y no salirse de él. Obviamente las rotondas en rutas doble vía (dos carriles por cada sentido) es donde más complejo es y más “nuevas” son las soluciones, pero ya se observan ciertas tendencias que habría que seguir.

Por lo anterior y en resumen, se sugiere:

– Colocar guardarrailes en zonas de alto desnivel.

– Eliminar el cordón a la derecha creando banquina transitable y mejorando la curva de ingreso posibilitando el pasaje con seguridad de dos vehículos largos.

– Modificar cordones en islas canalizadoras (deflectoras), y principalmente en isla central de rotonda. Crear asimismo una franja interna transitable.

– Eliminar otros elementos rígidos en el centro de las rotondas (columnas).

– Sustituir los postes de hormigón que sostienen los carteles de CEDA EL PASO ( y otras cartelerías) por postes metálicos como se ha hecho  en otras partes de la ruta 8.

Todos comentarios contenidos en esta nota ya han sido enviados al MTOP y nos consta que ha tomado nota, además se viene evaluando la funcionalidad de las mismas. De más está decir que se recomienda a los conductores respetar los carteles de velocidades máximas y señalizaciones de las rutas.

------------------------------------------------------------------------------------------------------------

Otros enlaces de interes (IIHS, señalizaciones, manuales):

https://www.iihs.org/iihs/sr/statusreport/article/35/5/1

https://www.iihs.org/iihs/topics/t/roundabouts/qanda

* señalizacion rotonda ontario canada

https://nacto.org/docs/usdg/nchrprpt672.pdf

**Agradecimiento a los seguidores y colaboradores de ANCOSEV que aportaron datos, fotos y videos de las nuevas rotondas de la R8**
